Introduction
Off-Line
In-Line
On-Line
Quelle puissance choisir ?
Conseils
Graphiques
Note : Les conseils d’utilisations sont donnés à titre indicatif.
C'est quoi, et à quoi ça sert ?
Egalement connus sous le nom d'UPS (Uninterruptible Power Supply) ou ASI (Alimentation Statique sans Interruption), les onduleurs sont des équipements très utiles pour nos appareils sensibles professionnels actuelles.
NOTE : Un parasurtenseur fait juste ce qu'il a à faire : la protection contre les surtensions. En plus de cela, un onduleur (selon sa technologie) régule continuellement la tension d'entrée et fournit un secours batterie lorsqu'un problème secteur survient.
Les onduleurs sont classés en 3 types :
Exemples d'utilisation :
- Branché sur un ordinateur, l'onduleur fonctionne comme un micro générateur vous permettant d'obtenir l'électricité nécessaire pour sauvegarder vos données bureautiques et fermer vos applications en cas de coupures subites.
- Branché sur une box internet et votre base de téléphone fixe, il vous permet de pouvoir téléphoner pendant une panne d'électricité...
On peut résumé ses principales fonctions comme suit :
I- Une alimentation de secours en cas de coupure d'électricité
Dès que l'onduleur détecte une coupure brutale d'électricité, ses batteries prennent automatiquement le relais et alimentent l'ordinateur pendant une durée correspondante à l'autonomie.
L'autonomie est variable et dépend de la consommation des appareils qui lui sont connectés.
Comme un véritable générateur de secours, cette sécurité donne le temps à l'utilisateur d'enregistrer les documents ouverts et de sortir des logiciels sur lesquels il travaille sans perte de données.
Perdre les modifications sur un document de travail depuis la dernière sauvegarde ce n'est pas forcément très grave, mais éteindre brusquement un ordinateur pendant une saisie sous un logiciel de gestion commerciale ou de comptabilité, cela peut détériorer les fichiers, ainsi que les fichiers systèmes. Cela peut provoquer de graves problèmes sur votre ordinateur et vous obliger à lancer des traitements de réparation.
II- Une source d'électricité propre
Avoir une source d'électricité propre c'est obtenir une onde sinusoïdale parfaite de 50Hz pour une tension de 220v, ce qui n'est pas forcément le cas sur le réseau E.D.F.
En effet, l'électricité peut subir plusieurs types de perturbations :
Les caractéristiques
Les équipements sont alimentés normalement par le secteur et l'onduleur ne prend le relais qu'en cas de coupure, ou de baisse trop importante de la tension du secteur. Ce basculement sur batteries prend un certain temps (quelques millisecondes) ce qui n'est pas trop gênant pour les ordinateurs possédant des alimentations à découpage, mais cela peut poser des problèmes aux équipements plus sensibles. Les onduleurs Off-Line sont les plus économiques, mais leur usage doit être réservé aux postes de travail, ou à une utilisation individuelle.
Un onduleur Off-Line fonctionne ainsi : lorsqu'une baisse ou une surtension survient, un relais s'ouvre afin que la batterie fournisse l'énergie nécessaire. Le réseau électrique recharge les batteries en fonctionnement normal.
Le fonctionnement d'un onduleur off-line ne permet pas d'assurer une protection contre les micro-coupures. Dans ce cas, votre matériel court un risque, et un redémarrage de l'ordinateur peut survenir.
Un modèle Line-intéractive est donc à privilégier si votre réseau subit fréquemment des perturbations électriques.
Coût approx. :
Environ 100 euros pour un modèle 650 VA
Les caractéristiques
Il s'agit d'une amélioration de la technologie Off-line. À l'aide d'un régulateur de tension, l'onduleur est capable de compenser une brève baisse de tension en injectant de l'énergie issue de la batterie.
Dans le cas d'une coupure totale, il réagit comme un onduleur Off-line, le relais bascule sur la batterie. Vous aurez ainsi le temps de sauvegarder vos documents, et en cas d'absence, un logiciel fourni avec la majorité des onduleurs s'en chargera automatiquement.
Le principe est le même que le Off-Line, sauf que la tension d'entrée est contrôlée et filtrée par l'onduleur avant d'être délivrée aux matériels. Le courant fourni est donc de meilleure qualité, mais les variations de tension ne sont pas bien régulées. En conséquence, ce type d'onduleur ne doit pas être utilisé sur les serveurs vitaux de l'entreprise. Son pilotage par micro processeur, son temps de commutation court et sa grande polyvalence rendent ce type d'onduleurs compatible avec les activités suivantes : Environnements électriques urbains, applications bureautiques, jeux et activités multimédia, périphériques (fax, imprimantes, scanner, modem...).
Coût approx. :
Environ 140 euros pour un modèle 800 VA
Les caractéristiques
Dans la technologie On Line Double conversion, le courant est converti en permanence en une alimentation continue en passant par la batterie de l'onduleur, ce qui garantit une tension constante et une absence de parasites. Il est ensuite converti en courant alternatif par l'onduleur afin d'être délivré aux appareils. L'appareil à protéger est donc totalement déconnecté du secteur. Les tests montrent que ce sont les onduleurs On Line qui présentent la tension de sortie la plus stable et la meilleure immunité aux parasites. Ils devront donc être utilisés sur tous les serveurs stratégiques. Son système de reconstitution permanent du courant combiné à n temps de commutation nul pour un signal pur et régulé rend ce type d'onduleur compatible avec les applications suivantes : Tout environnement électrique même très perturbé, tous systèmes électroniques sensibles, gros serveurs informatiques, serveurs et applications de gestion, applications industrielles.
Un onduleur On-Line est la solution optimale pour garantir un fonctionnement sans interruption et sans perturbations pour le matériel.
Coût approx. :
Environ 500 euros pour un modèle 1500 VA
Les calculs
Le choix de l'onduleur le mieux adapté va avoir comme premier critère la consommation du matériel qu'il va devoir gérer en cas de panne. Pour se faire, il est essentiel d'avoir quelques notions sur la puissance de consommation et son calcul.
La puissance d'un onduleur est exprimée en V.A., ou en Volts Ampères. Avant de choisir un onduleur, il faut faire la somme de la consommation de tous les appareils que l'on va lui connecter et toujours choisir un modèle plus haut.
Le problème c'est qu'en général sur le matériel informatique, la consommation est exprimée en Watts Pour convertir rapidement des Watts en V.A.
on peut utiliser cette formule approximative : Nombre VA = Nombre de Watts /0.66.
Pour vous faciliter la tâche, voici quelques valeurs pour matériels informatiques :
Brancher ce qui est nécessaire :
Utiliser un onduleur uniquement pour les matériels à protéger, inutile donc de l'utiliser pour les imprimantes par exemple. Certains onduleurs possèdent des prises secourues et des prises non secourues mais protégées contre les surtensions et stabilisées, sur ces dernières vous pouvez donc y brancher vos équipements moins sensibles comme les imprimantes, chaine Hi-Fi ou amplificateur audio... Un onduleur peut aussi être utilisé pour une centrale d'alarme...
câbles et connecteurs :
Certains modèles disposent de connexion : USB, séries RS232, protection des prises réseaux RJ45 et téléphone, afficheur numérique...
Au niveau des prises électriques, certains modèles sont équipés de prises françaises, cela vous évite de passer par des câbles spéciaux.
Entretien des batteries :
La batterie doit être remplacée au bout de trois à cinq ans (10 ans pour certaines), selon les paramètres environnementaux, comme l'humidité, et sa fréquence d'utilisation, autrement dit la fréquence des incidents auxquels elle a fait face.
Attention, vous devez ramener la batterie usagée à une déchetterie à des fins de recyclage.

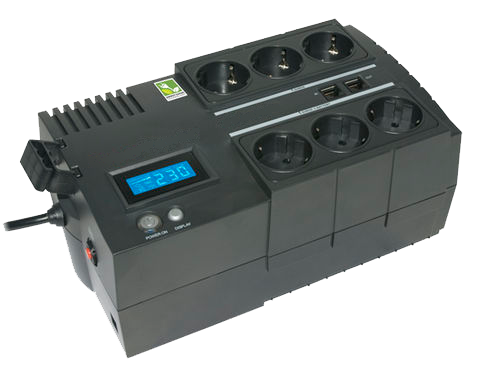

Modèle In-Line avec 2 x 3 prises françaises :
1 = Marche/Arrêt, 2 = Défilement des infos, 3 = Afficheur LCD, 4 = Protection prises réseau RJ45,
5 = Prises protégées surtensions (en bas) et prises protégées + maintien sous tension (en haut)
6 = Prise USB, 7 = Fusible, 8 = Passe câbles
| Off-Line | In-Line | On-Line | |
| Coupure réseau | Oui | Oui | Oui |
| Creux de tension | Oui | Oui | Oui |
| Surtension | Oui | Oui | Oui |
| Baisse de tension | - | Oui | Oui |
| Hausse de tension | - | Oui | Oui |
| Distorsion transitoire | - | - | Oui |
| Bruit de ligne | - | - | Oui |
| Variation de fréquence | - | - | Oui |
| Distorsion harmonique | - | - | Oui |
Informations de diverses sources. Traduction et adaptation : Stef
