Connecteur HDMI

Connecteurs HDMI Le High Definition Multimedia Interface (HDMI) :

En français, Interface Multimédia Haute Définition, est une norme et interface audio/vidéo totalement numérique pour transmettre des flux chiffrés, généralement non compressés et destinée au marché grand public. Le HDMI permet de relier une source audio/vidéo (lecteur Blu-ray, un ordinateur ou une console de jeu) à un dispositif compatible comme un téléviseur HD ou un vidéo-projecteur.

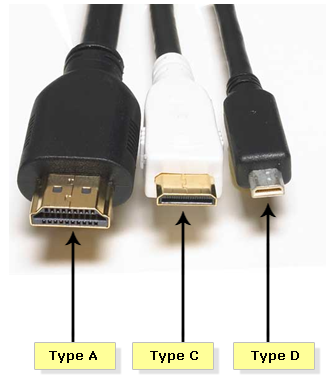

Les types de connecteur :

Type A : c'est le plus courant. Il se compose de 19 broches et est suffisant pour afficher en 1080p avec un son multicanal.
Type B : Obsolète, ce connecteur n'est plus utilisé.
Type C : apparu avec la version 1.3 du standard HDMI il est aussi appelé mini-HDMI, le type C (10,42 mm × 2,42 mm) est une version compacte du type A (avec donc 19 broches) spécialement dédié aux caméscopes, appareils photos numériques, tablettes tactiles.
Type D : apparu avec la norme 1.4 du HDMI et aussi appelé micro-HDMI, le type D est encore plus compact (2,8 mm × 6,4 mm) et se trouve sur certaines tablettes, portables type ultrabook et smartphones.

Comparaison des versions HDMI :

HDMI version	1.0	1.1	1.2	1.3	1.4	2.0
Date de publication	9 décembre 2002	20 mai 2004	8 août 2005	22 juin 2006	28 mai 2009	4 septembre 2013
Fréquence d'horloge maximale (MHz)	165	165	165	340	340	600
Débit maximum par canal (Gbit/s) including 8b/10b overhead	1.65	1.65	1.65	3.40	3.40	6
Débit total maximum(Gbit/s) including 8b/10b overhead	4.95	4.95	4.95	10.2	10.2	18
Débit total maximum (Gbit/s) with 8b/10b overhead removed	3.96	3.96	3.96	8.16	8.16	14.4
Débit audio maximum (Mbit/s)	36.86	36.86	36.86	36.86	36.86	49.152 (IEC61937 and DST audio)
Profondeur de couleur maximale (bit/px)	24	24	24	48	48	48
Résolution maximum sur un seul liens à 24-bit/px	1920×1200p60	1920×1200p60	1920×1200p60	2560×1600p75	4096×2160p30	4096×2160p60

Choix du câble HDMI :

La principale limite concernant le choix du câble HDMI est la distance entre la source du signal (box, lecteur de DVD, Blu-ray.) et le récepteur du signal (téléviseur, vidéoprojecteur.).
En pratique la longueur de câble n'a pas d'effet jusqu'à une distance de 5 mètres et reste peu perceptible jusqu'à 10 mètres. Au-delà, il est possible d'investir dans un amplificateur/récepteur pour éviter que le signal ne s'affaiblisse trop ou au moins il faut choisir des câbles à fils de cuivre larges (choix de modèles désignés AWG24 ou AWG26 plutôt que le standard AWG28).

Informations de diverses sources. Traduction et adaptation : Stef
